刮板薄膜蒸發器

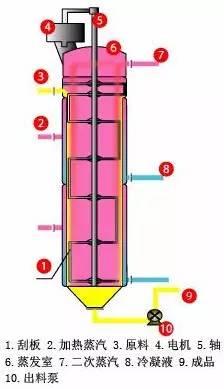

刮板薄膜蒸發器是利用旋轉刮片的刮帶作用，使液體分布在加熱管壁上。它的突出優點是對物料的適應性很強，例如對于高粘度、熱敏性和易結晶、結垢的物料都能適用。刮板薄膜蒸發器的殼體外部裝有加熱蒸汽夾套，其內部裝有可旋轉的攪拌刮片，旋轉刮片有固定的和活動的兩種。前者與殼體內壁的縫隙為0.75~1.5mm，后者與器壁的間隙隨攪拌軸的轉數而變。料液由蒸發器上部沿切線方向加入后，在重力和旋轉刮片帶動下，溶液在殼體內壁上形成下旋的薄膜，并在下降過程中不斷被蒸發濃縮，在底部得到完成液。在某些情況下，可將溶液蒸干而由底部直接獲得固體產物。

性能特點：

這類蒸發器的缺點是結構復雜，動力消耗大，傳熱面積小，一般為3~4m2，最大不超過20m2，故其處理量較小。
